AGV差速、舵轮、麦克纳姆怎么选?——三种行走机构对驱动轮与从动轮的要求差异全解析

2026-09-16


► AGV选型的正确顺序是先定行走机构(差速、舵轮、麦克纳姆),再定轮子。机构决定了轮子的数量、受力方向、轴荷分配和失效模式;跳过这一步直接比轮子参数,等于在受力条件尚未确定的前提下做选择。
► 差速驱动结构简单、成本可控,靠左右驱动轮的转速差转向,但系统精度与左右驱动轮的直径一致性直接绑定——直径上的微小差异会被差速机构放大成航向偏差。按理论测算,轮距600毫米、10米直行条件下,左右轮径差0.5毫米对应的横向偏移量约208毫米。
► 舵轮驱动把驱动与转向集成在一个回转单元上,机动性高、可横移与原地回转,代价是转向时接地印痕绕回转轴产生横向刮擦:偏置30毫米的舵轮每完成一次90度转向,胎面在地面上横向划过约47毫米。
► 麦克纳姆轮的全向能力来自辊子与地面之间的滑动,能耗效率低于常规轮系,对地面平整度、承载方式与维护节奏的要求也明显更高,选型时需要把这些代价一并计入。
► 三种机构对轮子的要求可以拆成四项通用指标:轮径一致性、胎面摩擦与耐磨取向、轮芯同轴度与对接面精度、轴承与承载配置。这四项在三种机构下的权重顺序并不相同。
► 汉科的GSFH、GSFM等法兰系列驱动轮覆盖100至300毫米直径、4km/h工况下单轮承载300至1100公斤的规格区间,可对接舵轮回转单元与差速驱动单元的安装需求;Eamflex 93A高耐磨胎面与Saxflex 75A地面保护胎面分别对应牵引优先与地面保护优先两类取向。

▎三种行走机构关键差异一览

对比维度

差速驱动

舵轮驱动

麦克纳姆轮

转向原理

左右驱动轮转速差

回转单元整体偏转

四轮辊子摩擦力合成

典型轮系

2驱动轮 + 2至4从动/万向轮

1至4个舵轮 + 从动轮

4个麦轮,无独立从动轮

可否横向平移

不可(需额外机构)

可以

可以

可否原地回转

可以(左右轮反向)

可以

可以

对地面平整度要求

中等

中等

高

轮径一致性敏感度

高(直接决定航向)

中高

中

转向时横向刮擦

主要发生在从动轮

发生在舵轮接地印痕

持续存在滑动摩擦

主要磨损位置

驱动轮胎面及同一轴左右差异

舵轮胎面横向刮擦带

辊子外缘及辊子轴承

相对能耗水平

较高

中

偏低(原因见第四章)

维护重点

轮径配对与直径复测

偏置量、法兰对接精度、胎面刮擦

辊子更换与地面维护

典型适用场景

路径固定的中长距离搬运

通道窄、需频繁变向的场合

空间受限且需全向位的场合

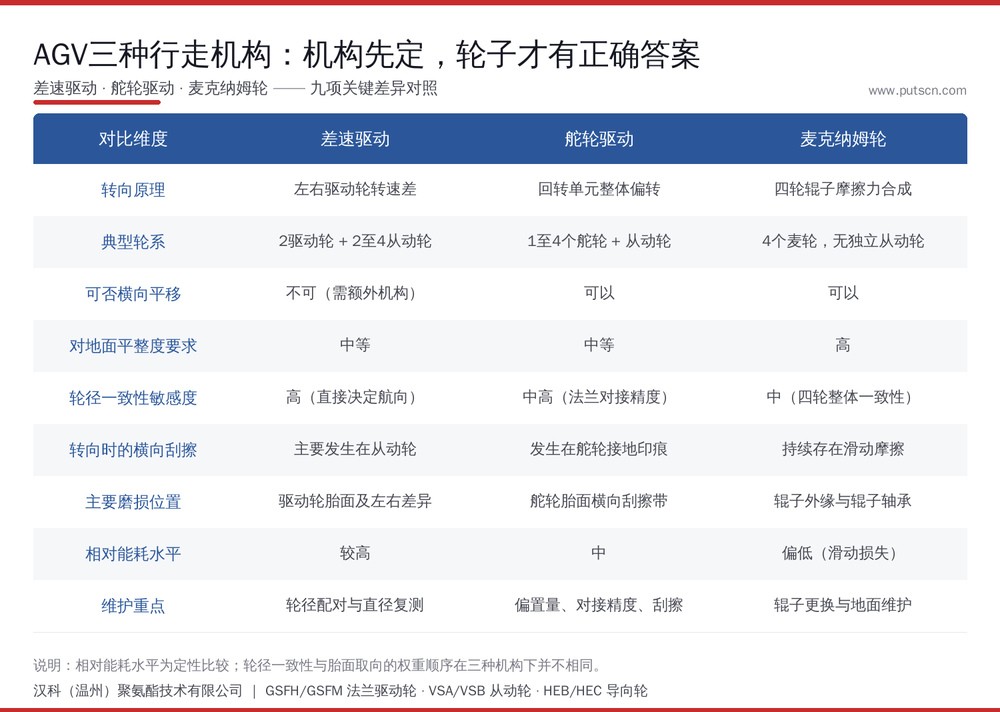

图1  AGV三种行走机构关键差异对照(差速驱动 / 舵轮驱动 / 麦克纳姆轮)

一、为什么必须先定行走机构,再定轮子?

在AGV项目里,轮子常常是被排在后面讨论的零件。整车的导航方案、调度逻辑、结构形式先定下来,轮子作为执行末端最后采购。这个顺序本身没有问题,问题出在很多项目把轮子当成标准化采购件——按承载选一个直径,按经验挑一种硬度,装上再说。结果是整车跑起来之后,才会发现走偏、定位超差、胎面磨损不均这类现象,而排查方向往往被引到导航与算法上,真正的源头在行走机构和轮子的匹配上。

1.1 传导链一:行走机构决定轮子的受力方向

同样是聚氨酯包胶的轮子,在不同行走机构下承受的力完全不是一回事。差速驱动的从动轮承受的是随动侧向力——它被车身拖着走,转弯时胎面在地面上横向擦过;舵轮的驱动轮除了牵引力和垂向载荷,还要承受回转单元传递的转向反扭矩,以及转向瞬间的横向刮擦;麦克纳姆轮的辊子则同时承受径向压力与轴向分力,受力状态是复合的。

力的方向不同,胎面配方的取向就不同。牵引为主的工况要求摩擦系数稳定、耐磨性好,这类工况下高硬度、高耐磨的配方更合适;被拖动、被刮擦为主的工况要求胎面在地面上尽量不留痕、不生热,则需要更软的配方与更低的滚动阻力。汉科的Eamflex 93A胎面体系面向高耐磨取向,Saxflex 75A胎面体系面向地面保护取向,这两种取向分别对应上面两类受力状态,选错取向往往在几百小时运行后才暴露。

1.2 传导链二:行走机构决定轴荷分配与载荷转移

按静态均分来估算单轮承载,是选型阶段一个很常见的简化。四轮布置、整车加载重共4000公斤,静态每轮1000公斤,看起来足够。但AGV在启动、制动和转弯时,载荷会在轮子之间发生转移,转移量可以用一个简单的式子估算:

载荷转移量 ΔF = m × a × h ÷ B。其中 m 为整车总质量(公斤),a 为相应的加/减速度或侧向加速度(米每二次方秒),h 为重心高度(米),B 为轮距(米)。代入一组常见参数:m 取4000公斤,a 取0.5,h 取0.5米,B 取0.8米,则 ΔF = 4000 × 0.5 × 0.5 ÷ 0.8 = 1250牛顿,折合约127公斤力的垂向载荷从内侧轮转移到外侧轮。

这个数字的意义在于:动态工况下单轮的实际负载可能比静态均分值高一到两成,如果选型时按静态均分留的余量本来就紧,那么转弯、爬坡或紧急制动就是集中暴露问题的时刻。具体分配到每只轮子上的增量取决于轮数配置与悬挂形式,需要按整车参数逐项核算,但方向上可以确定:越接近全向运动、转向越频繁的机构,动态载荷的考量越不能省。

单舵轮方案是一个典型例子。整车只有一个驱动点,转向与驱动都集中在这一只轮子上,这只轮子的承载要求远高于按轮数均分得到的数值,同时对法兰对接面的精度要求也更严,因为回转单元的偏摆会直接转化为车体姿态的偏差。

1.3 传导链三:行走机构决定瓶颈落在哪只轮上

三种机构的磨损与精度瓶颈位置并不在同一处。差速驱动的瓶颈在左右驱动轮的直径一致性——差速控制器假定两侧轮子直径相同,一旦实际存在差异,同样的转速指令就对应不同的实际线速度,航向随之偏转。

舵轮的瓶颈在法兰对接面的同轴度与转向刮擦磨损——回转单元的安装面跳动会放大为车体姿态波动,而胎面长期横向刮擦会形成不均匀磨损带。麦克纳姆轮的瓶颈则在辊子本身:辊子是橡胶或聚氨酯包覆的独立部件,既承担承载又承担滑动摩擦,磨损速度高于常规胎面,四只轮子上十个以上辊子的磨损不一致,会表现为全向运动时方向和位移的偏差。

把这三条传导链放在一起,就能看出选型顺序为什么不能颠倒:先确定机构,才能确定轮子的受力方向、数量与动态载荷,进而才能确定该在哪一项指标上留出余量。反过来先挑轮子参数,等于在一个尚未确定的受力环境里做局部优化。

二、差速驱动:结构简单,但对轮径一致性要求高

2.1 结构与运动学特征

差速驱动是AGV中应用广泛的一种机构:左右各一只独立驱动轮,分别由电机直接或经减速机驱动,车身其余位置布置两到四只从动轮或万向轮。车体的运动由左右轮速差决定,其运动学关系可以写成三个式子。

运动学量

表达式

含义

示例取值

车体线速度 v

v = (v右 + v左) ÷ 2

两侧速度的平均值

0.4 m/s

车体角速度 ω

ω = (v右 − v左) ÷ B

B为轮距,速度差越大转得越快

0.5 rad/s

转弯半径 R

R = B × (v右 + v左) ÷ (2 × (v右 − v左))

转弯半径随速度差减小而减小

0.8 m

原地回转半径

R = B ÷ 2

左右轮等速反向时的极限状态

0.4 m(B取0.8m)



以轮距800毫米的车型为例:右轮0.6米每秒、左轮0.2米每秒时,车体线速度0.4米每秒,角速度0.5弧度每秒,转弯半径约0.8米。左右轮等速反向时,车体绕两驱动轮的中点原地回转,回转半径约等于轮距的一半。这个特征让差速驱动的路径规划相对简单,但也意味着它的转向中心只能落在两驱动轮的轴线上。

2.2 轮系配置与受力分析

差速驱动轮系里两类轮子的分工很明确:驱动轮负责牵引和定位,从动轮负责支撑和随动。从动轮在直线行驶时滚动阻力越低越好,但在转弯时它会被车身横向拖动,胎面在地面上产生横向刮擦,这也是差速驱动车型中从动轮胎面磨损往往比驱动轮更不规则的直接原因。

轮子角色

数量

主要受力

选型取向

常见失效现象

驱动轮

2

牵引力 + 垂向载荷 + 制动扭矩

高摩擦系数、耐磨优先、直径一致

左右磨损不均、直径差扩大

从动轮 / 万向轮

2至4

垂向载荷 + 随动侧向刮擦力

低滚动阻力、地面保护、低噪音

胎面偏磨、地坪留下划痕



这两类轮子不适合用同一套参数去选。把驱动轮的耐磨配方装到从动轮上,换来的是更高的滚动阻力和更大的地坪划伤风险。

2.3 对轮子的四项要求

其一,轮径一致性是差速驱动的首要敏感项。差速控制器给两侧发的是同一个速度指令,实际位移却由各自轮子的实际直径决定。偏差在每一圈都会累积,并且随行驶距离平方级放大。可以用一个简化式估算横向偏移量:横向偏移 ≈ L² × (ΔD ÷ D) ÷ (2 × B),其中 L 为直行距离,ΔD 为左右轮径差,D 为轮径,B 为轮距。

左右轮径差

相对差

10米直行横向偏移

50米直行横向偏移

0.2 mm

0.10%

约 83 mm

约 2083 mm

0.3 mm

0.15%

约 125 mm

约 3125 mm

0.5 mm

0.25%

约 208 mm

约 5208 mm

1.0 mm

0.50%

约 417 mm

约 10416 mm

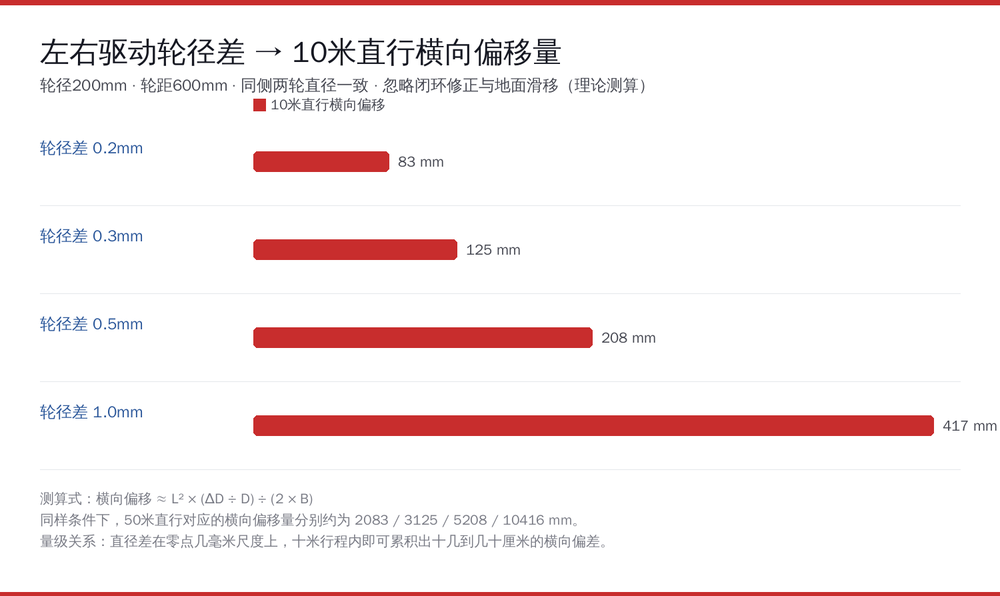

图2  左右驱动轮径差与直行横向偏移量的对应关系(理论测算)

测算假设:轮径D取200毫米,轮距B取600毫米,同一侧两只轮子直径一致,两侧接收相同的速度指令,忽略控制器闭环修正与地面滑移。实际车辆有闭环修正会明显削弱累积效应,但闭环修正需要靠额外速度才能补回来,代价是修正侧的胎面磨损更快,长期运行后直径差反而扩大。这组数字想说明的不是某个具体数值,而是一个量级关系:直径差在零点几毫米这个尺度上,就已经能在十米行程内留下十几到几十厘米的横向偏差。

其二,胎面摩擦与耐磨取向要按实际受力定。驱动轮在转弯时要传递牵引力,胎面摩擦系数必须稳定;同时从动轮持续被横向拖动,如果用了高摩擦配方,滚动阻力和地坪磨损都会上升。这一对矛盾在实践中通常通过分件配置来解决:驱动轮偏向耐磨与摩擦稳定,从动轮偏向低阻与地面保护。以汉科的Eamflex 93A与Saxflex 75A两套胎面体系为例,同一台车上按轮位分别选用,是AGV轮系配置里比较常见的做法。

其三,轮芯同轴度与径向跳动决定里程计是否可信。AGV的行走距离通常由驱动轮编码器换算得到,轮子实际滚动半径如果因跳动而波动,换算出的位移就会有系统性偏差。这一项靠出厂检测与批次记录来保证。

其四,轴承与承载配置要覆盖径向与轴向两个方向。驱动轮在启停和转弯时同时受到径向载荷与轴向推力,轴承组合的选择需要结合整车自重、额定载荷、启停频率与转弯半径来定,而不是按轮径单一维度选。

2.4 差速驱动下的典型失效模式

现象

机构侧根因

轮子侧根因

建议排查方向

直线行走缓慢偏向一侧

两侧减速机效率不一致

左右驱动轮直径不一致

多点测量左右轮实际直径并配对

里程计累积误差偏大

编码器分辨率或标定参数

轮子径向跳动、胎面磨损不均

检测径向跳动与胎面均匀性

从动轮胎面偏磨成斜面

转弯路径过密、速度偏高

从动轮侧向刮擦累积

复核转弯频次,调整从动轮配方

地坪出现规则划痕

万向轮安装高度偏差

从动轮摩擦系数偏高

检查安装高度并复核胎面硬度



三、舵轮驱动:机动性优秀,代价在转向刮擦

3.1 结构与运动学特征

舵轮把驱动电机、减速机、回转单元和驱动轮集成在一个部件上,轮子既能被驱动旋转,又能随回转单元整体偏转。按舵轮数量可以分为单舵轮、双舵轮和四舵轮方案:单舵轮配若干从动轮,能实现大范围机动;四舵轮方案可以实现横向平移、斜行和原地回转,是空间受限场合的常见选择。

从轮子的角度看,舵轮方案的安装接口与差速方案差别很大:舵轮的驱动轮需要通过法兰结构与回转单元、减速机对接,轮芯的对接面精度、螺栓孔位与回转轴的同轴度,都会影响整车姿态的稳定性。这类安装方式在产业实践中通常选用法兰结构驱动轮,汉科的GSFH、GSFM等法兰系列即覆盖100至300毫米直径、4km/h工况下单轮承载300至1100公斤的规格区间,可按回转单元接口逐项对接。

3.2 偏置量与转向刮擦位移的几何关系

舵轮转向时,接地印痕并不是绕自己转,而是绕回转轴公转。回转轴到接地印痕中心的距离称为偏置量,偏置量越大,每完成一次转向,胎面在地面上横向划过的距离越长。这段弧长可以用一个简单的几何式算出来:s = e × θ,其中 e 为偏置量,θ 为转角(弧度制,90度约等于1.571弧度)。

偏置量 e

一次90度转向的刮擦位移

一次180度转向

累计一圈(360度)

0 mm

0 mm

0 mm

0 mm

20 mm

约 31 mm

约 63 mm

约 126 mm

30 mm

约 47 mm

约 94 mm

约 188 mm

50 mm

约 79 mm

约 157 mm

约 314 mm

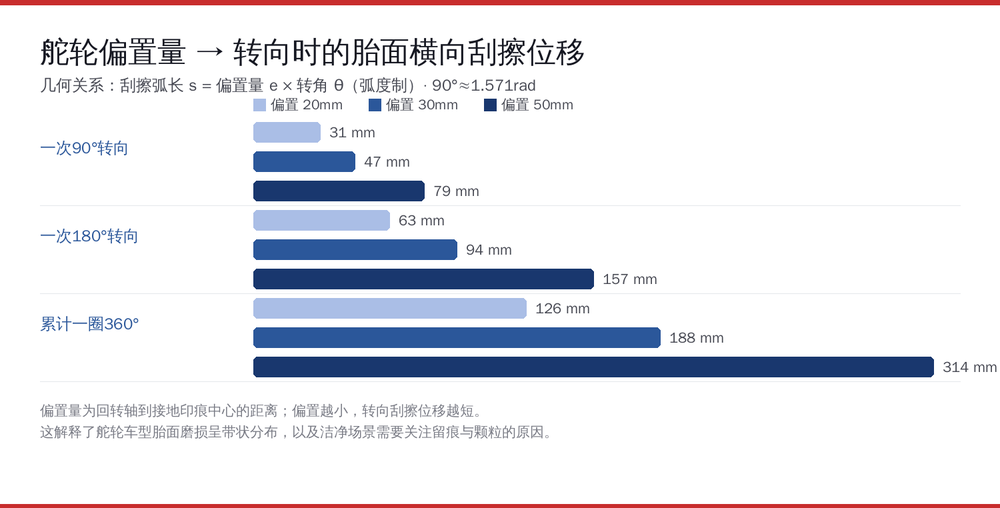

图3  舵轮偏置量与转向时胎面横向刮擦位移的对应关系

这组数字解释了两件事。其一,为什么舵轮方案在洁净车间、涂装车间、医药与食品车间落地时,需要额外关注胎面刮擦带来的留痕与颗粒问题——转向动作本身就在制造横向摩擦。其二,为什么舵轮车型的胎面磨损往往呈带状分布,而不是均匀的全周长磨损,因为刮擦集中在接地印痕的横向方向。

工程上的应对思路有三条:减小偏置量,让接地印痕更接近回转轴;把回转动作与行走动作在时间上分开,避免边转边走;以及在胎面配方上做取舍——在同一台车上,转向频繁的舵轮位与仅做支撑的从动轮位,本来就不该用同一种配方。

3.3 对轮子的四项要求

其一,法兰对接面的同轴度与端面跳动。回转单元与轮芯之间任何安装误差都会直接叠加到车体姿态上,这一项属于装配精度,需要在轮芯加工与成品检验两个环节共同保证。

其二,胎面耐磨表现与刮擦后的尺寸稳定性。舵轮的胎面长期承受横向刮擦,磨损速度快于纯滚动工况,因此更关注磨耗体积与耐磨等级这类指标,行业里常参考DIN 53516的磨耗量测试方法做比较。

其三,侧向承载能力与回转单元的匹配。舵轮在转向时把侧向力传递给法兰与回转轴承,轮芯的结构刚性不足会表现为转向时车体轻微晃动,这类现象在调试阶段容易被误判为参数问题。

其四,同一台车多只舵轮之间的轮径与摩擦一致性。四舵轮方案里,任意一只轮子的直径或摩擦特性与其它三只不同,都会在协同运动时转化为方向偏差,配对与批次一致性在这个方案里同样重要。

3.4 舵轮驱动下的典型失效模式

现象

机构侧根因

轮子侧根因

建议排查方向

转向时车体位置漂移

回转单元偏置量偏大、转角标定不准

胎面刮擦磨损不均

复核偏置量与转角标定,观察磨损带

横向平移时方向不稳

多舵轮转角同步误差

轮径或摩擦特性不一致

逐只测量直径与硬度并配对

转向伴随异响

回转轴承润滑不足

法兰对接面贴合不良

检查对接面跳动与紧固状态

洁净区域出现颗粒

转向刮擦频繁

胎面配方摩擦系数偏高

降低转向频次并复核胎面取向



四、麦克纳姆轮:全向能力来自滑动,代价要算清楚

4.1 结构与运动学特征

麦克纳姆轮在每个轮子的外周斜向安装一圈可自由转动的辊子,辊子轴线与轮平面通常成45度角。四个轮子按固定方向布置后,通过对四个轮子转速做线性组合,可以分解出车体的纵向、横向和自转三个运动分量,因此它不需要转向机构,就能实现横向平移和斜行。这也是它在通道狭窄、需要频繁调整位姿的场合被采用的原因。

从机构原理上说,麦轮的全向能力并不是靠车轮转向获得的,而是靠辊子与地面之间持续存在的相对滑动合成的。这一点决定了它的效率与磨损特性,也决定了它对使用条件的挑剔程度。

4.2 对辊子、轮毂与地面的要求

要求项

具体要求

不满足时的表现

辊子材料

耐磨、抗撕裂,常用聚氨酯或橡胶包覆辊芯

辊子外缘快速磨损、出现剥落

辊子轴承

单轮上多个辊子各自转动灵活,需防尘

个别辊子卡滞,全向运动方向偏移

轮毂刚性

在侧向与轴向复合受力下保持形状

轮体变形、运动精度下降

地面平整度

无深缝、无高于辊径的凸起、坡度平缓

辊子悬空或单点受力,出现打滑与异响

地面材质与洁净度

摩擦特性稳定,无油污与松散颗粒

滑动摩擦波动,位移精度不稳定

载荷分布

四轮尽量均匀受载,重心不宜过高

个别轮子过载,辊子加速磨损



4.3 效率与磨损代价

麦轮的能耗效率低于常规轮系,原因在于辊子与地面之间存在滑动摩擦,输入的一部分能量被消耗在滑动与辊子内部转动上。具体的损耗比例与辊子材料、地面摩擦特性、载荷和运动方式都相关,不同工况下差别较大,不宜用一个固定数字概括,但在同样载荷和路径条件下,麦轮方案的驱动功率需求通常高于差速或舵轮方案,这一点在选型算账时需要计入。

磨损方面,辊子既是承载件又是摩擦件,磨损速度快于常规胎面;一只轮子上多个辊子的磨损不一致,会让全向运动的合成方向产生偏差。因此麦轮方案的维护节奏通常更密:定期检查辊子磨损量、辊子转动灵活性、以及四只轮子之间的磨损一致性,比常规轮系更重要。

客观地说,麦轮并不是一种需要回避的方案,而是一种需要把代价算清楚的方案。在空间受限、需要频繁横向调整位姿的工位,它带来的效率提升是实打实的;而在长距离、高载荷、地面条件一般的场景下,常规轮系的综合表现往往更好。

4.4 麦克纳姆轮系统的典型失效模式

现象

机构侧根因

轮子侧根因

建议排查方向

走斜线时方向偏移

四轮转速合成参数偏差

四轮磨损不一致

测量四轮外径与辊子磨损量

横向平移阻力增大

地面摩擦特性变化

辊子转动卡滞

逐个检查辊子灵活度并清灰

运行异响伴振动

地面有接缝或凸起

辊子局部剥落

检查地面状况与辊子外缘

续航明显缩短

运动方式偏重横移

辊子磨损导致滑动损失上升

复核运行路径并检查辊子状态



五、三种行走机构的多维对比

把三种机构的差异集中到四张表里,便于在项目早期快速定位方向。表后各附一句结论,可直接用于选型讨论。

表1:运动学与结构对比

维度

差速驱动

舵轮驱动

麦克纳姆轮

转向方式

转速差被动转向

主动偏转

摩擦力合成

自由度

平面两自由度 + 自转

平面两自由度 + 自转 + 横移

平面两自由度 + 自转 + 横移 + 斜行

结构复杂度

低

中高

中

安装接口

轮轴 + 减速机柔性连接

法兰对接 + 回转单元

独立悬挂 + 四轮布置

控制难度

低

中高(多轮协同)

中(需解算合成)

路径灵活性

受限(转向半径存在下限)

高

高



结论:对路径灵活性要求越高,机构复杂度越高,且复杂度的代价会部分转移到轮子的安装精度与一致性要求上。

表2:对轮子的要求对比

要求项

差速驱动

舵轮驱动

麦克纳姆轮

轮径一致性权重

高

中高

中

胎面摩擦取向

驱动轮高摩擦、从动轮低阻

耐磨与抗刮擦并重

辊子材料耐磨与抗撕裂优先

轮芯同轴度

重要(影响里程计)

很高(法兰对接精度)

重要(影响合成方向)

轴承配置

径向 + 轴向组合

径向 + 轴向 + 回转支承

辊子独立轴承

配对要求

同轴左右成对配对

多舵轮之间配对

四轮之间整体一致性

硬度选取参考

驱动轮偏高、从动轮偏低

按刮擦强度上调耐磨取向

辊子宜偏高耐磨、兼顾抗撕裂



结论:轮子的四项指标在不同机构下的权重顺序不同,选型时应按机构确定主次,而不是照搬同一套参数。

表3:工况与地面适配对比

工况条件

差速驱动

舵轮驱动

麦克纳姆轮

地面平整度要求

中等

中等

高

地面洁净度要求

常规

较高(转向刮擦)

高(滑动摩擦)

爬坡与越障能力

较好

一般

较弱

长距离行走

适应性好

适应性好

能耗代价较明显

窄通道机动

一般

好

好

重载工况

适应性好

可用(需核算单点承载)

受辊子承载限制

低温与冷链环境

适用(需关注低温硬度变化)

适用

辊子材料低温性能需单独确认



结论:地面条件越差、载荷越大、行程越长,常规轮系的性价比越突出;机动性需求越强、空间越受限,全向机构的价值才越明显。

表4:失效模式与维护重点对比

维度

差速驱动

舵轮驱动

麦克纳姆轮

高频故障位置

驱动轮直径差、从动轮偏磨

胎面刮擦带、法兰对接面

辊子磨损与卡滞

精度瓶颈

左右轮径一致性

回转精度与对接同轴度

四轮磨损一致性

维护周期建议

每季度复测直径

每季度检查刮擦与紧固

每月检查辊子状态

更换判断依据

直径差超限、胎面磨平

刮擦带磨损量、异响

辊子外径磨损与转动灵活度

备件关注点

成对更换、记录配对数据

法兰对接件与胎面

辊子组件



结论:维护策略应当跟着机构走,检测项目与周期都不同;把三种机构按同一套保养表管理,会漏掉各自的敏感项。

六、从行走机构到轮子的七步选型流程

把前面几章的逻辑收束成一个可执行的顺序。这七步可以在项目早期分几次讨论完成,但顺序不宜颠倒,每一步的输出都是下一步的输入。

步骤一:确定运动自由度需求。先回答三个问题:是否需要横向平移,是否需要原地回转,转弯半径有没有硬性上限。如果前两项都是否,差速驱动通常已经足够;如果有任一项是必须,就要进入舵轮或麦轮的比较。

步骤二:确定地面条件与路径特征。记录地坪类型、平整度、接缝与坡度、洁净度要求、油污与水渍情况,以及单次任务的典型行程与转弯频次。这一组信息同时决定机构的可行性和轮子的配方取向。

步骤三:核算轴荷,含动态载荷转移。用 ΔF = m × a × h ÷ B 估算转移量,在静态均分值之上叠加动态增量,得到选型用的单轮承载需求,再把速度条件一并写明。承载能力必须与速度条件同时给出,例如在4km/h工况下的单轮承载,脱离速度条件的承载值没有比较意义。

步骤四:确定轮径与轮宽。轮径影响越障能力、滚动阻力与承载,轮宽影响接地压强与侧向稳定性。重载场景下适当增大轮径或轮宽,比单纯提高胎面硬度更有利于降低单位面积压力。

步骤五:确定胎面硬度与配方取向。牵引优先的轮位取偏硬、耐磨取向;被动随动、地面保护优先的轮位取偏软、低阻取向;转向刮擦频繁的轮位在耐磨与抗刮擦之间做平衡。汉科在这一步通常按轮位分别给出配方建议,而不是整车统一一种胎面。

步骤六:确定轮芯结构与轴承配置。轮芯材质、表面处理、法兰或键槽接口、轴承类型与游隙等级,需要与行走机构、减速机和整车负载谱匹配。轴承选型要与轮芯结构同步考虑,二者分开定往往会在装配环节返工。

步骤七:确定配对规则与验收标准。写明同轴左右轮直径差的允许范围、同车多轮的一致性要求、以及验收时需要查验哪些数据。这一步是把前六步的结论变成可交付、可核对的技术约定。

七、采购与验收:把机构匹配性写进技术约定

前面几章的逻辑最终要落到一纸技术约定上。很多走偏、异响、早期磨损的问题,根源并不在制造质量,而在采购阶段没有把机构与轮子的匹配关系写清楚,导致供应商按通用件供货、集成商按通用件验收,双方都没有落在关键项上。

技术约定条目

差速驱动场景应写明

舵轮驱动场景应写明

轮径与配对

同轴左右轮直径差允许范围与配对记录要求

多舵轮之间直径一致性要求

承载条件

单轮承载值 + 对应速度条件 + 动态系数

单舵轮集中承载值 + 转向工况下的动态增量

安装接口

轮轴或减速机连接方式与公差要求

法兰对接面尺寸、孔位、端面跳动要求

胎面取向

驱动轮与从动轮分别的硬度与配方取向

耐磨与抗刮擦取向,注明洁净度要求

检测数据

直径、硬度、径向跳动的批次记录

对接面相关尺寸与跳动数据

验收方式

抽检比例与判定依据

关键尺寸逐项复核方式



这份约定越早写清楚,后续在装配端和调试端能省下的返工就越多。

八、汉科的做法:把行走机构的精度要求前移到制程里

8.1 一个前提

行走机构的误差最终都会落到轮子上。差速驱动的左右直径差、舵轮的法兰对接跳动、麦轮的辊子磨损一致性,表现出来都是整车层面的现象,但源头在轮子的加工与检验环节。这类问题的特点是事后难以补偿、事前可以控制——一旦装机运行,轮子之间的差异只能靠整车侧反复标定去消化,成本远高于在制造端把它控制住。

8.2 从客户看到的现象回到源头工序

客户看到的现象

源头工序

制程控制动作

可验证的输出

左右驱动轮直径不一致

轮芯车削、精车成型

对轮芯与成品关键尺寸设定控制范围,按批次测量并记录

批次关键尺寸检验记录、配对数据

轮子径向跳动偏大

精车成型、成品检验

对成型后的同心度与跳动进行抽检,超差隔离处理

跳动检测数据与判定结论

胎面硬度批次内波动

浇注、配方计量

配方计量与浇注过程参数受控,成型后按批次检测硬度

硬度检测记录

法兰对接面贴合不良

轮芯加工、成品检验

对接面尺寸与端面跳动纳入检验项

对接面尺寸与跳动数据

早期脱胶或胎面剥离

喷砂、喷胶、浇注三道粘接工序

表面处理参数设上下限并留档,粘接工序按规范执行

工序记录与批次追溯

胎面磨损速度超出预期

配方与浇注

按轮位取向选择配方,耐磨性能按标准方法评价

配方标识与耐磨评价数据



这张表是本节的核心:把客户在整车上看到的现象,逐项对应到具体工序、控制动作和可核对的数据。它的价值不在于形容词,而在于每一项都能被查证。

8.3 三类机构的配套落点

行走机构

轮子角色

配套关注点

汉科的对应落点

差速驱动

驱动轮

直径一致性、牵引摩擦稳定、耐磨

GSFH、GSFM等法兰系列驱动轮;Eamflex 93A高耐磨胎面

差速驱动

从动轮 / 万向轮

低滚动阻力、地面保护、低噪音

VSA、VSB系列从动轮;Saxflex 75A地面保护胎面

舵轮驱动

舵轮驱动轮

法兰对接精度、抗刮擦、侧向承载

法兰结构驱动轮系列,按回转单元接口逐项对接

舵轮驱动

支撑从动轮

低阻随动、地面保护

从动轮系列配合Saxflex 75A胎面

导向与限位

导向轮

侧向刚度、定位稳定

HEB、HEC系列导向轮

麦克纳姆轮

辊子组件

耐磨抗撕裂、辊子转动灵活

属非标定制范畴,需按图纸逐项确认



需要说明的是,麦克纳姆轮的辊子组件属于非标结构件,选型与打样需要与供应商按图纸逐项沟通确认,不宜按常规轮子的参数表直接套用。这也是我们把前三类机构的配套能力讲清楚、把麦轮单列的原因。

8.4 客户可以拿到什么

客户关注的问题

可以要求提供或协助的内容

同轴左右轮装上去会不会跑偏

批次关键尺寸检验记录,以及出厂前的直径配对数据

我这台车该怎么配轮子

按工况要素(承载、速度、地面、轮位)做评估并给出分轮位配置建议

径向跳动和硬度到底是多少

对应的检测数据与判定结论

出现异常怎么定位

工序记录与批次留档,用于定位到具体工序与参数区间

洁净场景会不会留痕

按使用场景提供胎面取向建议,并对照已有应用记录



8.5 一句需要说清楚的话

任何制造体系都不宜承诺轮子永远不会出现偏差,这既不现实,也不符合工程规律。更值得关注的其实是另一件事:偏差是否被控制在可预测、可验证、可追溯的范围内。当一只轮子出现异常时,能否调出这一批的检验记录,能否定位到哪一道工序、哪个参数发生了漂移,能否给出纠正措施——这才是能力管理的实质。

以奔驰汽车产线输送系统的配套记录为例,48个月运行周期内没有出现轮子相关的售后问题,这类记录说明的并不是不会出问题,而是当精度被当作制程指标持续管理时,长期稳定性是可以做到的。在步科电气AGV伺服轮的配套项目中,同样是围绕直径一致性与批次数据管理展开的配合。这两类项目工况不同、机构不同,但对轮子一致性的要求是相通的。

8.6 选型阶段建议逐项确认的工况要素

确认项

为什么重要

行走机构类型与轮位布置

决定轮子的数量、受力方向与配对要求

整车自重与额定载重

静态轴荷的计算基础

加减速度与转弯半径

决定动态载荷转移量

运行速度(额定与超速工况)

承载能力必须与速度条件同时给出

地面类型与平整度

决定胎面取向与机构适配性

环境温度与洁净度

决定配方取向与是否关注留痕

轮位分工与转弯频次

决定各轮位的配方与耐磨取向

期望维护周期

决定检测项与备件策略



九、常见问答(FAQ)

Q1:AGV选型时,应该先定行走机构还是先定轮子?

A1:先定行走机构。机构决定了轮子的数量、受力方向、动态载荷和失效模式;只有在机构确定之后,轮径、胎面取向、轮芯结构与配对规则才有明确的选择依据。先挑轮子参数再拼机构,等于在受力条件未定的前提下做局部优化,容易在整车调试阶段暴露问题。

Q2:差速驱动和舵轮驱动,主要差别在哪里?

A2:主要差别在机动性与结构代价。差速驱动靠左右轮速差转向,转向中心只能落在两驱动轮的轴线上,无法横移;舵轮通过回转单元主动偏转,可以横移和斜行,机动性更好。代价是结构更复杂、单点承载更集中,并且转向时胎面会绕回转轴产生横向刮擦,对对接精度和胎面取向的要求更高。

Q3:为什么差速驱动对左右轮径差这么敏感?

A3:因为差速控制器给两侧发送相同的速度指令,实际位移却由各自轮子的实际直径决定。直径差每转一圈都会累积成航向偏差,并随行驶距离平方级放大。按理论测算,轮径200毫米、轮距600毫米、左右轮径差0.5毫米时,10米直行的横向偏移量约208毫米。

Q4:舵轮转向时的横向刮擦有多大?

A4:刮擦位移取决于回转轴到接地印痕中心的偏置量,几何关系为弧长等于偏置量乘以转角(弧度制)。偏置量30毫米时,一次90度转向的刮擦位移约47毫米,一次360度累积约188毫米。这也是舵轮方案在洁净和留痕敏感场景需要额外关注胎面取向的原因。

Q5:麦克纳姆轮能替代常规AGV轮系吗?

A5:不能简单替代,两者适用条件不同。麦轮的优势是不需要转向机构即可实现横移与斜行,适合空间受限、需频繁调整位姿的工位;代价是能耗效率偏低、对地面平整度要求高、辊子磨损速度快于常规胎面。长距离、高载荷、地面条件一般的场景,常规轮系的综合表现通常更好。

Q6:同一台AGV上,驱动轮和从动轮能用同一种胎面吗?

A6:不建议。驱动轮以传递牵引力为主,需要摩擦系数稳定、耐磨性好;从动轮以支撑与随动为主,需要低滚动阻力和地面保护能力。用同一种配方会导致其中一类轮子的需求被牺牲——要么从动轮拖高整车能耗并刮伤地坪,要么驱动轮牵引力不足。按轮位分别选取配方是更常见的做法。

Q7:轮子的承载能力应该怎么提要求?

A7:不要只给一个承载数字,必须同时给出速度条件。同一只轮子在不同速度下的承载能力并不相同,脱离速度条件的承载值无法比较。做法是先用静态均分得到基础值,再用载荷转移公式叠加动态增量,最后写明额定速度与可能出现的超速工况。

Q8:AGV运行一段后出现走偏,应该从哪里开始查?

A8:建议按从易到难的顺序排查:先做外观与紧固检查,包括轮子安装状态、法兰或轮轴紧固情况;再对左右驱动轮做多点直径测量并记录;随后检查径向跳动与胎面磨损均匀性;最后复核硬度与摩擦特性是否发生漂移。把直径数据留档,对后续判断趋势很有帮助。

Q9:洁净车间和涂装车间的AGV轮子有什么特殊要求?

A9:主要关注两点:一是胎面磨损与转向刮擦带来的颗粒和留痕,二是配方与地面之间的相互作用。做法包括减少不必要的转向动作、优先选择地面保护取向的胎面、并在轮位配置上把频繁转向的位置与仅做支撑的位置区分开。

Q10:怎么判断一家轮子供应商的能力是否可靠?

A10:看四件事:一是有没有批次关键尺寸的检验记录,二是关键工序是否有受控规范与参数上下限,三是能否按整车的工况要素做评估并给出分轮位建议,四是出现异常时能否追溯到具体批次与工序。汉科在这四项上分别以批次检验存档、工序规范、工况评估与批次追溯来对应,客户在选型阶段可以直接索取相关数据。

十、总结与建议

以下七条建议可直接用于AGV项目的选型讨论。

其一,把选型顺序固定下来:先定运动自由度需求,再定行走机构,然后才是轮子的参数。顺序颠倒会带来局部优化、整体返工。

其二,按机构确定轮子的敏感项。差速驱动看左右轮径一致性,舵轮驱动看法兰对接精度与转向刮擦,麦轮看辊子磨损一致性与地面条件,敏感项不同,检测重点就不同。

其三,承载需求必须带速度条件。用静态均分打底,再用载荷转移公式叠加动态增量,把两个数字都写进技术约定。

其四,同一台车按轮位分件配置。驱动轮、从动轮、导向轮、舵轮各自取向不同,整车统一一种胎面通常是妥协而不是优化。

其五,把配对与验收规则写进合同附件。直径一致性、跳动、硬度的允许范围与查验方式写清楚,装配端与采购端才有共同依据。

其六,维护策略跟着机构走。差速驱动按季度复测直径,舵轮关注刮擦带与对接紧固,麦轮关注辊子状态与地面维护,不要用同一张保养表覆盖三种机构。

其七,把供应商的制程控制能力纳入评估。轮子的长期一致性来自工序管理与批次数据,而不是单次样品的测试结果,这一点在首次合作时就应该确认清楚。
